Настройка питания

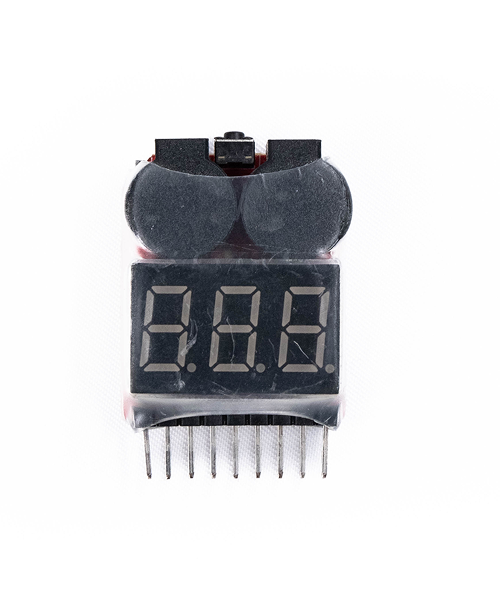

Индикатор напряжения

Для того, чтобы не испортить аккумулятор, рекомендуется использовать индикатор напряжения (пищалка).

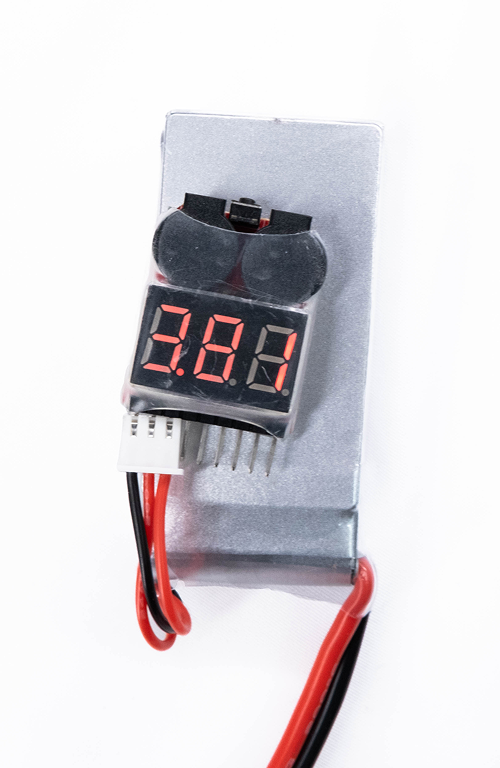

Для настройки пищалки подключите ее к балансировочному разъему аккумулятора. Теперь, нажимая на кнопку в основании будет изменяться минимальное напряжение на ячейках. Оптимальное значение минимального напряжения является 3.5-3.6 V.

Перед настройкой питания убедитесь, что пропеллеры не установлены на моторах

Во вкладке Power настраиваются параметры АКБ

power config

Обращайте внимание на маркировку АКБ - сверьтесь в параметрами

  • Установите параметр Number of cells в соответствии с количеством ячеек в АКБ (3S для Обрик)
  • Установите параметр Empty Voltage (минимальное напряжение для ячейки АКБ) значение 3.30V (для LiPo АКБ)

  • Установите параметр Full Voltage (максимальное напряжение для ячейки АКБ) значение 4.20V (для LiPo АКБ)

    power config parametrs

Откалибруйте делитель напряжения:

  • Подключите индикатор напряжения к балансировочному разъему АКБ

  • Нажмите кнопку Calculate напротив надписи Voltage Divider

    power config voltage divider: calculete

  • Введите в открывшемся поле суммарное значение с индикатора напряжения

  • Нажмите Close, чтобы сохранить рассчитанное значение

  • В случае отсутствия индикатора напряжения или невозможности ручной калибровки, установите усредненное значение делителя напряжения для комплекта Обрика (Voltage divider = 11)

    power config end

Проверка

После настройки и калибровки полетного контроллера перейдите на вкладку Summary. Все пункты должны быть отмечены зеленым маркером

check results
