Настройка аппаратуры управления

Шаг 1. Настройка

Перед полётами нужно настроить аппаратуру управления RadioMaster Pocket с использованием готовых файлов и произвести сопряжение с Обриком.

• Снимите черные резиновые накладки с задней стороны аппаратуры управления
• Вставьте АКБ, соблюдая полярность
• Переведите все стики и переключатели аппаратуры управления в исходное положение:
  • Левый стик вниз
  • Тумблеры SB, SC от себя
  • Переключатели SA, SD в положение выкл.

• Включите аппаратуру управления зажатием кнопки питания до появления на экране 4-х точек



Если при включении на экране аппаратуры управления сообщение с предупреждением, перепроверьте положение стиков и тумблеров

• Перед началом работы подключите к аппаратуре управления зарядное устройство через порт USB Type‑C и оставьте подключённым постоянно (можно использовать во время полётов)

• Подключите аппаратуру управления к компьютеру через верхний разъём USB-C (находится на верхней грани аппаратуры управления) с помощью USB-кабеля



• В появившемся окне на экране аппаратуры управления выберите USB Storage (SD)



• Откройте на компьютере папку со скачанным архивом готовых настроек аппаратуры управления, архив содержит следующие файлы:

• Откройте хранилище аппаратуры управления, в папку MODELS скопируйте файл model00.yml

Если в этих папках уже есть файлы с такими названиями, удалите их или согласитесь на замену при копировании

• В папку RADIO скопируйте файл radio.yml

Если в этих папках уже есть файлы с такими названиями, удалите их или согласитесь на замену при копировании

• В папку SOUNDS скопируйте папку ru

• Отключите аппаратуру управления от компьютера

Для применения русской озвучки:

• Нажмите кнопку SYS

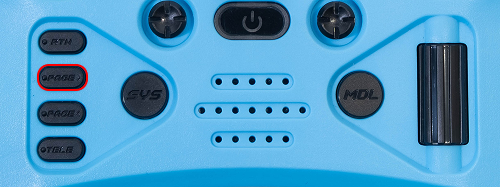

• С помощью кнопки PAGE> перейдите в третью (3/7) вкладку RADIO SETUP



• Пролистайте до voice language и выберите Russian

Индикация приемника

	Непрерывный свет	Подключен к передатчику или включен режим загрузчика
	Медленное мигание (500 мс вкл/выкл)	Ожидание соединения с передатчиком
	Быстрое мигание (25 мс вкл/выкл)	Режим раздачи Wi-Fi включен

Шаг 2. Сопряжение аппаратуры управления и Обрика (Bind) через Binding Phrase

Настройка передатчика (TX)

• Включите аппаратуру управления

• Нажмите кнопку SYS



• Перейдите в меню ExpressLRS



Чтобы выйти из меню ExpressLRS, нужно зажать кнопку RTN

• Выберите пункт Wifi Connectivity



• Выберите пункт Enable Wifi



• Подключитесь к сети Wi-Fi ExpressLRS TX на своем устройстве (телефон, ноутбук, ПК) с паролем expresslrs



• Перейдите на адрес 10.0.0.1 в браузере



Из шапки страницы можно узнать название передатчика TX (первая строка) и версию прошивки (вторая строка). Если прошивка передатчика ТХ ниже чем 3.3.1, то нам нужно прошить его на более новую версию.

• В поле Binding Phrase введите уникальное слово и нажмите SAVE для сохранения параметров



По этому слову приемник будет находить передатчик. Вводите действительно уникальную фразу во избежание перекрестных подключений. Никаких дополнительных процедур для бинда не требуется, все автоматически

• В открывшемся окне нажмите REBOOT для перезагрузки передатчика



Настройка приемника (RX)

• Включите Обрик

Если включаете Обрик с помощью АКБ убедитесь, что воздушные винты сняты

• Подождите 60 секунд (после этого приемник перейдет в режим раздачи Wi-Fi)

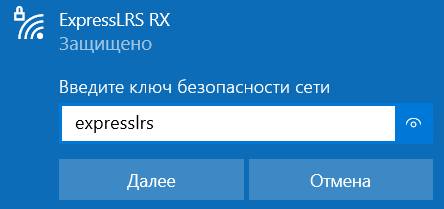

• Подключитесь к сети Wi-Fi ExpressLRS RX на своем устройстве (телефон, ноутбук, ПК) с паролем expresslrs



• Перейдите на адрес 10.0.0.1 в браузере



Из шапки страницы можно узнать название приемника RX (первая строка) и версию прошивки (вторая строка). Если прошивки приемника ниже чем 3.3.1, то нам нужно прошить его на более новую версию.

• В поле Binding Phrase введите ТАКОЕ ЖЕ уникальное слово, как и в передатчике, и нажмите SAVE для сохранения параметров



По этому слову приемник будет находить передатчик

• В открывшемся окне нажмите REBOOT для перезагрузки приемника



• После успешного сопряжения аппаратура управления коротко вибрирует, а светодиод на приемнике перестанет мигать и будет гореть постоянно

• Проверить сопряжение можно на главном экране аппаратуры управления наличием индикации связи и по звуковому оповещению

Если связи нет, вернитесь к настройкам и проверьте, что Binding Phrase на передатчике (TX) и приёмнике (RX) совпадает полностью

Если связь есть, но Обрик не воспринимает команды с аппаратуры управления, то в меню ExpressLRS измените параметр Model Match с положения off в положение on и снова в положение off
